S.R.E 150

Камера радиационной защиты

Камера радиационной защиты выполнена из стали и свинца в соответствии с международными стандартами по защите окружающей среды от рентгеновского излучения. Дополнительная радиационная защита не требуется.

Камера оснащена загрузочной дверью для перемещения объектов контроля в рабочую зону. Контроль за безопасной работой осуществляется многофункциональным контроллером и обеспечивает 4-й уровень безопасности.

Перемещение камеры осуществляется с помощью погрузчика, что позволяет устанавливать ее в любом месте цеха.

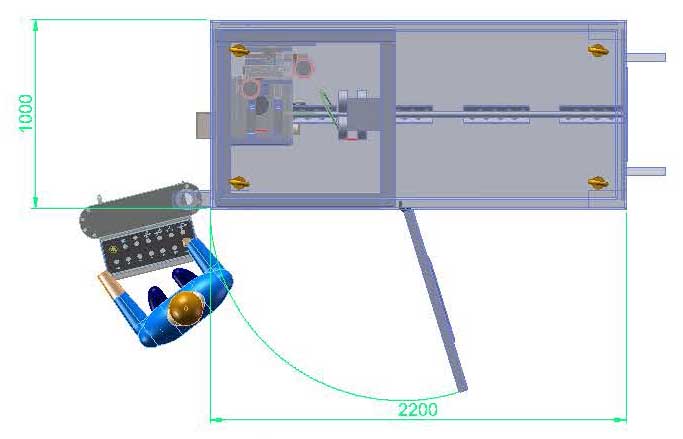

Размеры камеры:

• Ширина – 1000 мм
• Высота – 2200 мм.
• Длина – 2150 мм

Манипулятор

Система снабжена манипулятором с 5-ю степенями свободы: вертикальное перемещение детектора, вертикальное перемещение рентгеновской трубки, вращение объекта контроля, наклон детектора рентгеновского излучения, линейное перемещение объекта контроля в камере.

Манипулятор выполнен по раздельной схеме, отсутствует жесткая связь между детектором и рентгеновской трубкой. Они могут перемещаться как синхронно, так и раздельно друг от друга. Достаточное количество степеней свободы манипулятора позволяют осуществлять контроль объектов под всеми необходимыми ракурсами.

Скорость установки положений контроля достигает 15 метров/минуту. Время одного цикла составляет до 15 секунд.

Рентгеновский аппарат

S.R.E. 150 может оснащаться микрофокусными рентгеновскими аппаратами с энергией до 240 кВ.

Детектор рентгеновского излучения

В качестве детектора рентгеновского излучения применяются промышленные версии плоскопанельных детекторов Perkin Elmer 8 или 16 дюймов.

Панель управления

Панель управления встроена в камеру радиационной защиты и снабжена наклонной эргономичной консолью, на которой размещены кнопки управления и джойстики перемещения манипулятора. Так же панель оснащена сенсорным дисплеем, на который выводится вся информация о работе системы и изображение исследуемого объекта. Подключение к локальной информационной сети осуществляется через Ethernet порт. В качестве базовой комплектации установлен видеопроцессор BHT IP.
