XRS 225

Описание


XRS 225 - рентгенотелевизионная система для аттестации сварщиков и технологии сварки.

Данный комплекс:

  • способен просвечивать изделия от прутков Ø 20 мм до труб Ø 1420 мм с толщиной стенки 20 мм;
  • обеспечивает 100% защиту персонала от рентгеновского излучения;
  • не нуждается в сжатом воздухе и водоснабжении;
  • способен работать на любом производственном участке, где обеспечивается подключение к питающей сети 220 В.

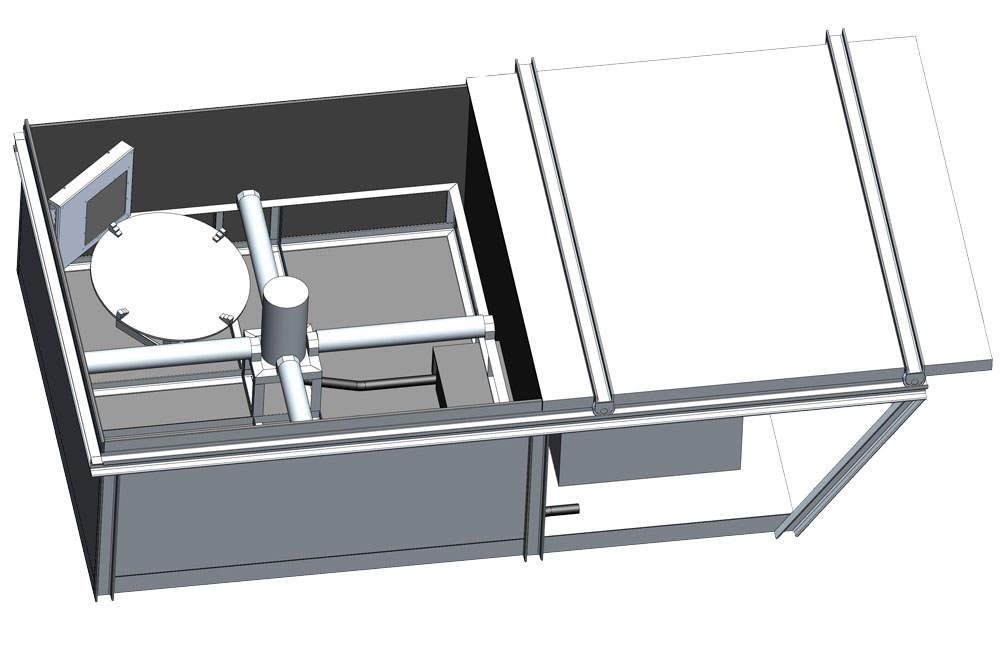

Камера радиационной защиты

Камера радиационной защиты выполнена из стали и свинца в соответствии с российскими стандартами по защите окружающей среды от рентгеновского излучения. Дополнительная радиационная защита не требуется. Камера оснащена одной большой автоматизированной сдвижной загрузочной дверью.

Безопасную работу обеспечивают конечные включатели. Предусмотрена световая индикация работы. Камера приспособлена для перемещения с помощью кран-балки или погрузчика.

Размеры камеры:

  • Ширина – 1600 мм
  • Высота – 775 мм
  • Длина – 2986 мм
  • Масса – 1820 кг

Манипулятор

Манипулятор выполнен в виде двух поворотных столов: малого и большого. Большой поворотный стол имеет две пары перпендикулярно расположенных приводных роликов. Вращение роликам передается через мотор-редуктор. Малый рабочий стол оснащен кулачковым зажимом и смонтирован таким образом, что его рабочая плоскость наклонена под углом 10° к плоскости большого стола. В центре камеры расположена рентгеновская трубка под металлическим колпаком, который предотвращает ее от возможных механических повреждений. Обеспечено вращение объектов контроля на угол 360°. Рентгеновская трубка и детектор рентгеновского излучения установлены в камере жестко, без возможности осуществлять манипуляцию.

Рентгеновский аппарат

Комплекс XRS 225 оснащается рентгеновским аппаратом на 225 кВ.

Детектор рентгеновского излучения

В качестве детектора рентгеновского излучения могут применяться промышленные версии плоскопанельных детекторов Perkin Elmer 8 дюймов.

Панель управления

Панель управления смонтирована на рабочем месте оператора и состоит из трех основных частей: пульт управления рентгеновским аппаратом, компьютер с установленным программным обеспечением, пульт управления манипулятором и загрузочной дверью.
