XPI 110

Описание


Система XPI 110 предназначена для контроля трубочек диаметром 10 мм и длиной 3000 мм.

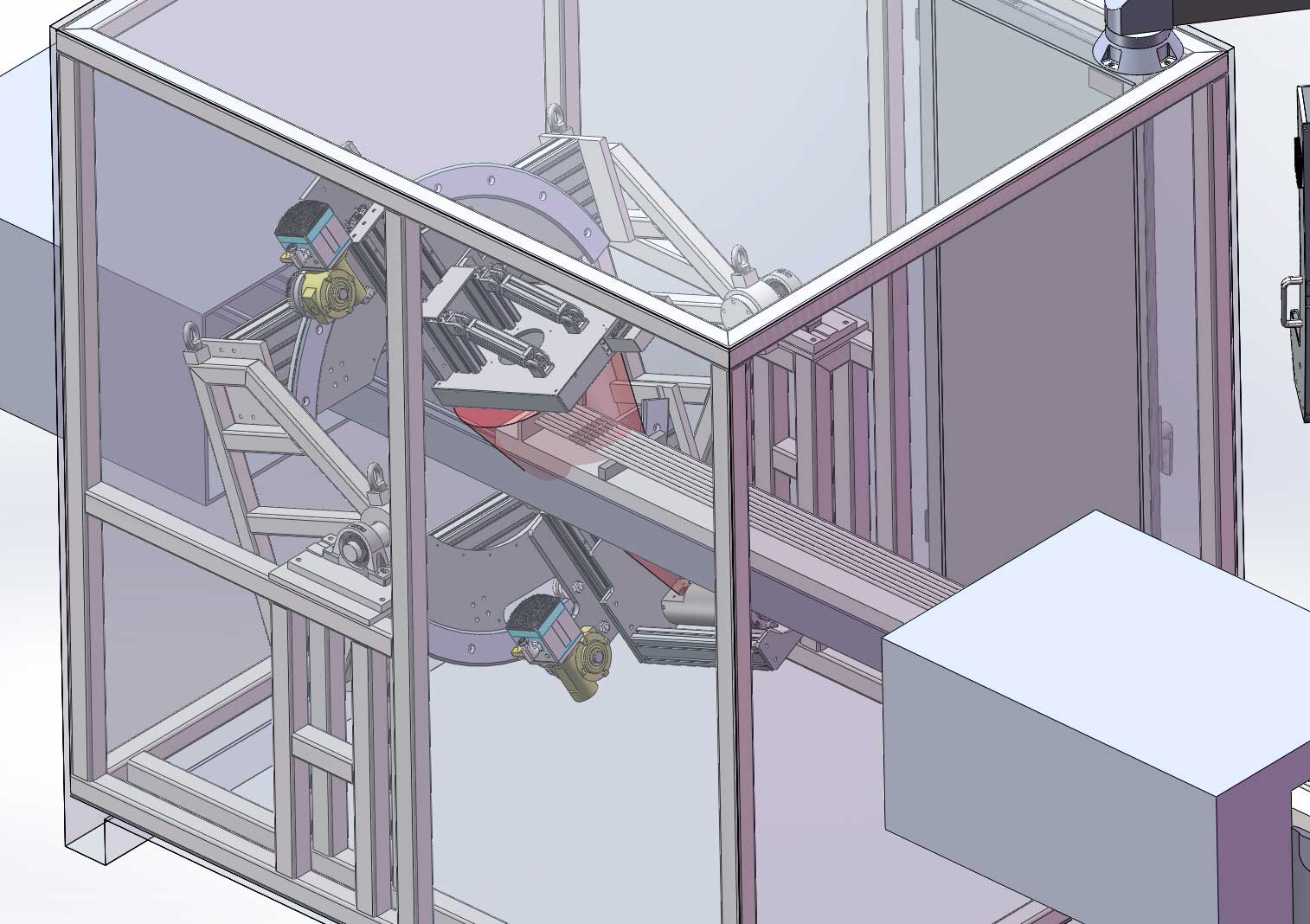

Камера радиационной защиты

Камера радиационной защиты выполнена из стали и свинца в соответствии с международными стандартами по защите окружающей среды от рентгеновского излучения. Дополнительная радиационная защита не требуется.

Контроль за безопасной работой осуществляется многофункциональным контроллером и обеспечивает 4-й уровень безопасности.

Камера приспособлена для перемещения с помощью погрузчика.

Размеры камеры:

  • Ширина – 1650 мм.
  • Высота – 2370 мм.
  • Длина – 12030 мм.

Манипулятор

Камера оснащена двумя паллетами для контроля трубочек диаметром 10 мм и длиной 3000 мм, уложенных в ряд.

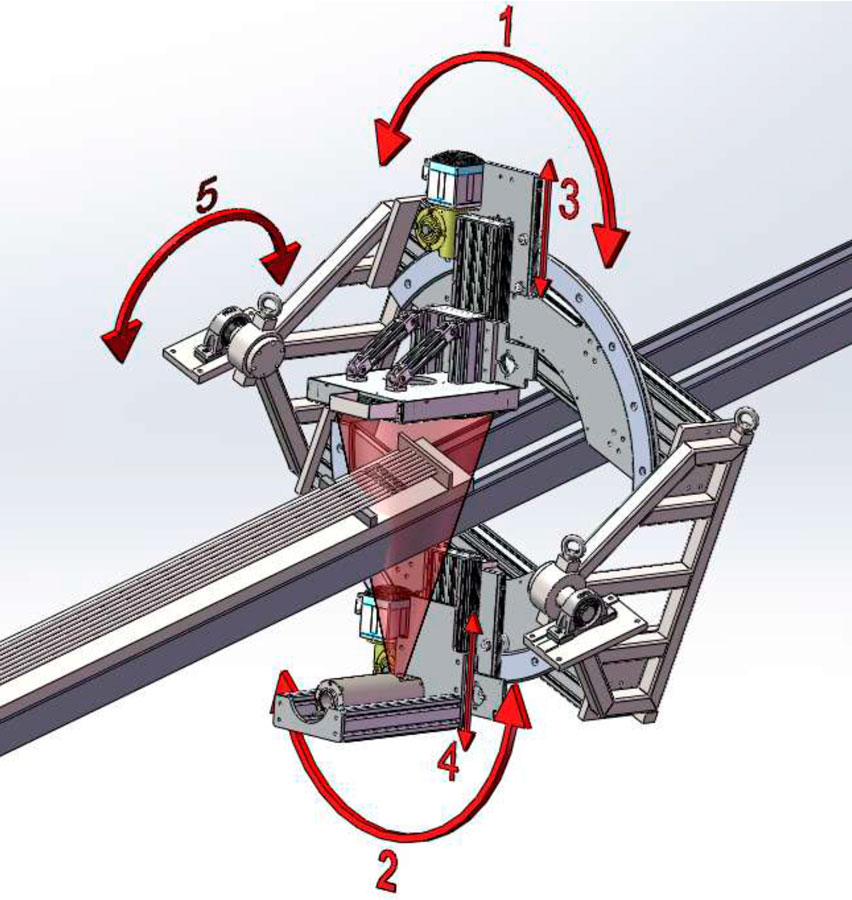

Система снабжена манипулятором с 5-ю степенями свободы, позволяющие получить снимки трубочек под необходимыми ракурсами.

Рентгеновская трубка и детектор рентгеновского излучения закреплены через сегменты на коромысле. Качание коромысла и перемещение кронштейнов по сегментам обеспечивают необходимый ракурс просмотра. Перемещение детектора и рентгеновской трубки в вертикальной плоскости по направляющим кронштейнов позволяет визуально увеличивать полученную картинку на экране.

Рентгеновский аппарат

Система X.P.I. 110 оснащается рентгеновским аппаратом на 160 кВ.

Детектор рентгеновского излучения

В качестве детектора рентгеновского излучения применяется промышленная версия плоскопанельных детекторов Perkin Elmer 8 или 16 дюймов.


Панель управления

Панель управления встроена в камеру радиационной защиты и снабжена наклонной эргономичной консолью, на которой размещены кнопки управления и джойстики перемещения манипулятора. Также панель оснащена сенсорным дисплеем, на который выводится вся информация о работе системы и изображение исследуемого объекта. Подключение к локальной информационной сети осуществляется через Ethernet порт. В качестве базовой комплектации установлен видеопроцессор BHT IP.
